对讲联动型功能介绍
1.系统概述
对讲联动型电梯控制器在层控型、楼控型、外呼型等电梯控制器的基础上加入了楼宇对讲联动功能,当有访客到访时，住户可以通过对讲系统为客人开启电梯，而住户自己则可以通过IC卡使用电梯。
目前对讲联动型的系统有2种实现方案，一种是协议型方案，是通过对讲厂家提供楼层信号通讯协议，电梯控制器根据对讲给的楼层信号开放相应的楼层给访客，这种方案的优点是可以利用对讲系统的现有的线路和网络,无需重新布线到住户家里；另外一种是利用对讲系统的通话功能,然后通过自有的楼层信号采集设备采集住户楼层信息，这种方案不需要对讲提供协议，缺点是需要布线到住户家里。
2.系统组成
协议型方案的对讲联动电梯控制器的组成：协议型方案的对讲联动电梯控制系统包括 IC卡、发卡器、电梯控制器，楼层扩展板、电梯读头、对讲联动协议转换板、呼梯控制器、管理软件、智能数据采集器及管理电脑。
非接触式IC卡：采用国际通用的 Philips Micfare-1 S50 卡。此卡共有 16 个扇区，电梯系统使用2个扇区，电梯楼层的权限即存贮在IC卡中。
电梯读头：安装在电梯轿厢内的电梯操作面板上，读卡器通过射频信号同 IC 卡进行近距离通讯，并给 IC 卡上的芯片提供能量，系统通过读卡器对IC卡进行识别。
呼梯控制器：控制呼梯按键，实现对讲联动功能，帮助用户提前呼梯，减少用户等待时间
电梯控制器：是 IC 卡控制器的主要控制模块，安装在电梯轿顶，用于接收、识别、处理由读卡器传输的IC卡信息，并且对电梯内召按键进行控制；控制器与电梯采用干触点方式进行连接，故IC卡系统与电梯本身无电气连接，安全可靠；并且在特定条件下（如电梯维修、火警时）控制器也可以解除对电梯按键的控制。
对讲联动协议转换板：将对讲主机楼层信号转换为电梯控制器识别的信号。
发卡器：一般一个物业管理处配备一台，也可以配置多台发卡器。电脑以RS232方式连接，管理软件通过它将卡片的权限等信息写到IC卡中。
管理电脑：安装系统管理软件，是系统管理及信息处理的中心。系统管理软件有强大的数据操作功能，对卡片进行发行、修改权限、挂失、通行记录的统计等资料进行处理汇总均在管理中完成。
智能数据采集器：通过卡片可以把挂失和重新启用卡片（如果联网可不需要）。
2.2 标准型对讲联动电梯控制器的组成
标准型方案的系统包括 IC卡、发卡器、电梯控制器，楼层扩展板、电梯读头、楼层信号采集器、群控器,呼梯控制器、管理软件、智能数据采集器及管理电脑。
非接触式IC卡：采用国际通用的 Philips Micfare-1 S50 卡。此卡共有 16 个扇区，电梯系统使用2个扇区，电梯楼层的权限即存贮在IC卡中。
电梯读头：安装在电梯轿厢内的电梯操作面板上，读卡器通过射频信号同 IC 卡进行近距离通讯，并给 IC 卡上的芯片提供能量，系统通过读卡器对IC卡进行识别。
电梯控制器：是 IC 卡控制器的主要控制模块，安装在电梯轿顶，用于接收、识别、处理由读卡器传输的IC卡信息，并且对电梯内召按键进行控制；控制器与电梯采用干触点方式进行连接，故IC卡系统与电梯本身无电气连接，安全可靠；并且在特定条件下（如电梯维修、火警时）控制器也可以解除对电梯按键的控制。
呼梯控制器：安装在呼梯按键旁，用于接收、识别、处理由读卡器传输的IC卡信息，并且对电梯呼梯按键进行控制；控制器与呼梯按键采用干触点方式进行连接，故IC卡系统与电梯本身无电气连接，安全可靠；并且在特定条件下（如电梯维修、火警时）控制器也可以解除对电梯按键的控制。
楼层信号采集器：采集住户楼层信号，1个控制控制器提供4个层楼输入，当访客通过对讲系统呼叫住户时，住户确认访客身份后按下家里的楼层按键，电梯自动被呼叫到底楼，访客进入电梯后，电梯自动把访客送到住户楼层。
群控器：将住户楼层信号分配给所有电梯控制器使用。
发卡器：一般一个物业管理处配备一台，也可以配置多台发卡器。电脑以RS232方式连接，管理软件通过它将卡片的权限等信息写到IC卡中。
管理电脑：安装系统管理软件，是系统管理及信息处理的中心。系统管理软件有强大的数据操作功能，对卡片进行发行、修改权限、挂失、通行记录的统计等资料进行处理汇总均在管理中完成。
智能数据采集器：是管理软件与电梯控制器之间进行数据交换的载体，无须人工操作，自动识别设备，自动完成数据交换并且LED闪烁提示。
3.系统安装布线图

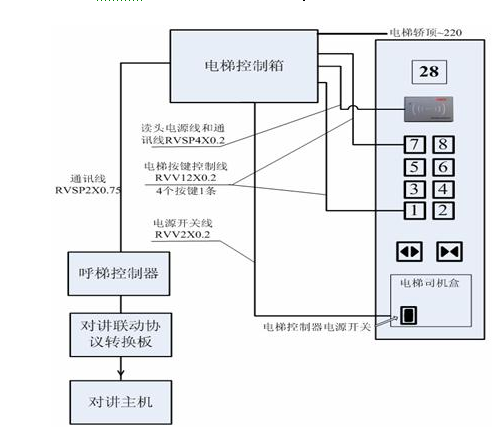

3.1协议型方案的对讲联动电梯控制器

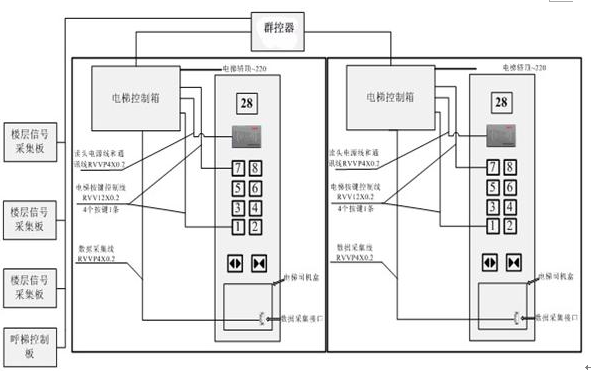

3.2标准型对讲联动电梯控制器  4.使用方式
4.1单卡单户
所有住户IC卡只发行自己所在楼层权限，刷卡直达自己楼层。无法到达其它楼层
4.2访客功能
访客通过楼宇对讲呼叫住户，住户确认访客身份后，按下自己家里安装的楼层按键，系统开放住户所在楼层权限10分钟（该时间系统可根据实际设置），访客进入电梯后可以到达住户楼层，时间到自动关闭该楼层权限。
4．3住户互访
方法一：住户乘坐电梯到对讲主机所在楼层，通过对讲呼叫被访住户，方法同访客功能。方法二：住户A通过电话通知被访住户B，住户B按下自己家里安装的楼层按键，楼层权限开放，住户A在自己所在楼层进入电梯直接到达住户B所在楼层，开放时间到楼层权限关闭。
|
